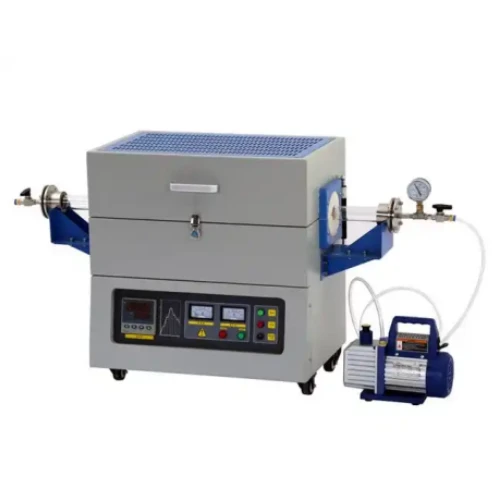

فرن أنبوبي ثلاثي المناطق

الثلاثة فرن أنبوب المنطقةيمكن إعدادها وفقًا لاحتياجات مناطق درجات الحرارة المختلفة، أي ثلاثة نطاقات مختلفة لدرجات الحرارة العالية والمتوسطة والمنخفضة. وهذا يسمح للمستخدمين بإجراء مجموعة متنوعة من عمليات المعالجة، مثل ذوبان المعادن، وتفاعلات الحالة الصلبة، والمواد المتبخرة، وما إلى ذلك، في أنبوب واحد من السيراميك أو الكوارتز بقطر كبير دون الحاجة إلى استبدال نظام التسخين بالكامل.

 عنصر التدفئة والهيكل

عنصر التسخين:ثلاثة أفران أنبوب المنطقةعادة ما تستخدم مجموعات متعددة من أسلاك المقاومة أو أنواع أخرى من الموصلات كعناصر تسخين. يتم وضع هذه العناصر في أسطوانات من السيراميك أو الكوارتز ذات العيار الكبير مصممة خصيصًا لتوصيل الحرارة وتشتيتها بالتساوي.

هيكل الفرن: غلاف الفرن مصنوع من المعدن الفولاذي الطري Q235، والسطح مطلي بمقاومة إلكتروستاتيكية لتحسين مقاومة التآكل. في الداخل، توجد مناطق متعددة للتحكم في درجة الحرارة لتلبية متطلبات العمليات المختلفة.

 أهمية تلبيد وتكثيف المواد الخزفية

يعد تلبيد وتكثيف المواد الخزفية من الخطوات الأساسية في عملية تصنيع السيراميك. ومن خلال هذه العملية، يمكن للمادة الخزفية أن تشكل بنية مجهرية كثيفة، وبالتالي تحسين خصائصها الفيزيائية والميكانيكية والحرارية. وهذا أمر ضروري لتطبيق المواد الخزفية في الإلكترونيات والبناء والطيران وغيرها من المجالات.

 التطبيق في تلبيد السيراميك

 التحكم في درجة الحرارة

الفرن أنبوبي ثلاثي المناطقيمكن التحكم بدقة في درجة الحرارة في مناطق مختلفة من الفرن للتكيف مع متطلبات التدرج في درجة الحرارة أثناء عملية تلبيد المواد الخزفية.

من خلال نظام التحكم الدقيق في درجة الحرارة، يمكن التأكد من أن المواد الخزفية في عملية التلبيد تحصل على أفضل بيئة درجة حرارة، وذلك لتحقيق تأثير تلبيد جيد.

 التحكم في الجو

للغلاف الجوي تأثير مهم على عملية تلبيد المواد الخزفيةفرن أنبوبي ثلاثي المناطقيمكن ضبط الجو في الفرن حسب الحاجة، مثل استخدام الغاز الخامل أو تقليل الغاز.

تساعد البيئة الجوية المناسبة على إزالة الشوائب والغازات الموجودة في المواد الخزفية وتعزيز تلبيد وتكثيف المواد.

 تسخين موحد

يعتمد عنصر التسخين في المعدات عادةً على تقنية تسخين متقدمة مثل التسخين بالمقاومة أو التسخين التعريفي لضمان توزيع موحد لدرجة الحرارة في الفرن.

يساعد التسخين الموحد على تقليل التدرج الحراري للمادة الخزفية أثناء التلبيد، وبالتالي تحقيق تأثير تلبيد أكثر تجانسًا.

 إنتاج فعال

عادة ما تكون عالية الإنتاجية ويمكنها التعامل مع عينات سيراميك متعددة في نفس الوقت.

وهذا يساعد على تقليل تكاليف الإنتاج، وتحسين كفاءة الإنتاج، وتلبية احتياجات الإنتاج على نطاق واسع.

 عملية وآلية تلبيد وتكثيف المواد الخزفية

عملية تلبيد:

 تتضمن عملية تلبيد المواد الخزفية عادة ثلاث مراحل: التسخين المسبق والتلبيد والتبريد.

 في مرحلة التسخين المسبق، يتم تسخين مادة السيراميك تدريجيًا إلى درجة حرارة التلبيد.

 في مرحلة التلبيد، تتعرض المادة الخزفية لتفاعلات كيميائية حيوية وتغيرات فيزيائية عند درجات حرارة عالية لتكوين بنية مجهرية كثيفة.

 أثناء مرحلة التبريد، تبرد مادة السيراميك الملبدة تدريجيًا إلى درجة حرارة الغرفة.

آلية التكثيف:

 يتم تحقيق تكثيف المواد الخزفية بشكل أساسي عن طريق الانتشار وإعادة الترتيب بين الجزيئات.

 عند درجة حرارة عالية، يمكن تقليل سطح جزيئات السيراميك، ويحدث الانتشار وإعادة الترتيب بين الجزيئات، ويتم تشكيل البنية المجهرية الكثيفة.

 وفي الوقت نفسه، فإن العيوب مثل المسام والشقوق في المواد الخزفية ستقل تدريجيًا، وبالتالي تحسين كثافة المادة وقوتها.

 مزايا وتحديات المواد الخزفية الملبدة

المزايا:

 تتمتع المعدات بقدرات دقيقة للتحكم في درجة الحرارة والتحكم في الغلاف الجوي لضمان الظروف البيئية المثالية للمواد الخزفية أثناء عملية التلبيد.

 يساعد التوزيع الموحد لدرجة الحرارة في الفرن على تقليل تدرج درجة الحرارة في عملية التلبيد، وبالتالي تحسين توحيد تأثير التلبيد.

 عادة ما تكون عالية الإنتاجية ويمكن أن تلبي احتياجات الإنتاج على نطاق واسع.

تحدي:

 عادة ما تحتاج عملية تلبيد المواد الخزفية إلى أن تتم عند درجات حرارة عالية، مما يضع متطلبات أعلى للمواد والتصميم الهيكلي للمعدات.

 يجب تفريغ الغازات والشوائب المتولدة أثناء عملية التلبيد في الوقت المناسب لتجنب التأثيرات الضارة على جودة المواد الخزفية.

 يتأثر تأثير تلبيد المواد الخزفية بعدة عوامل، مثل جودة المواد الخام ومعلمات عملية التلبيد، لذلك هناك حاجة إلى مراقبة صارمة للعملية وتحسينها.

 المعالجة الحرارية الأولية: في عملية التحضير، مثل تحضير الفيلم الغروي PZT (تيتانات زركونات الرصاص)، يتم إجراء المعالجة الحرارية أولاً لإزالة المذيبات والمواد العضوية في الفيلم. وعادة ما يتم تنفيذ هذه الخطوة في منطقة ذات درجة حرارة منخفضة، مما يترك الفيلم الغروي في حالة غير متبلورة غير متوازنة ديناميكيًا حراريًا مع طاقة أعلى.

 آلية التكثيف:

 التبريد والمعالجة: بعد التلدين، يتم تبريد المادة إلى درجة حرارة الغرفة بحيث يتم معالجتها والحفاظ على هيكل مستقر.

المعالجة الدورية المتكررة: يتم زيادة سمك الفيلم الغروي تدريجيًا عن طريق التكرار الدوري لعملية التجانس والمعالجة الحرارية والتليين. يتم تلدين عدد معين من الطبقات (مثل خمس طبقات) لكل زي مرة واحدة، عادة في منطقة درجة حرارة أعلى. يمكن لعملية التلدين أن تطلق طاقة الفيلم الغروي، وتتحول إلى الحالة البلورية، وتحصل على طبقة الفيلم الكثيفة والمبلورة.



خلفية التعاون

مع تطور العلوم والتكنولوجيا، أصبح البحث في الجامعات في مجالات علوم المواد والكيمياء والفيزياء وما إلى ذلك أعمق وأعمق، وأصبح الطلب على المعدات التجريبية أعلى وأعلى. كمعدات معالجة حرارية عالية الدقة ومتعددة الوظائف، أصبح الفرن الأنبوبي ثلاثي الحرارة جزءًا لا غنى عنه في المختبر في الكليات والجامعات. من خلال التعاون مع الشركات المصنعة للمعدات المحترفة، يمكن لمؤسسات التعليم العالي الحصول على معدات تجريبية متقدمة وتحسينها مستوى البحث العلمي .

 قضية التعاون

 IDRR Wuxi Aidi للهندسة الحرارية وجامعة Zhejiang: في سبتمبر 2024، توصلت IDRR Wuxi Aidi للهندسة الحرارية ومختبر جامعة Zhejiang إلى تعاون لبناء مختبر مشترك. تلتزم IDRR Wuxi Aidi Thermal Engineering بتطوير وبحث أفران الأنابيب وغيرها معدات المعالجة الساخنة والمواد المساعدة للصب، ومنتجاتها متوافقة للغاية مع الاتجاه البحثي لمختبر جامعة تشجيانغ. وقد شجع الجانبان بشكل مشترك التطوير الجديد لتكنولوجيا المعالجة الحرارية من خلال التعاون.

 جامعة داليان للتكنولوجيا: اشترت جامعة داليان للتكنولوجيا فرن أنبوبي صغير من النوع المفتوح ذو ثلاث درجات حرارة للأبحاث المعملية. تتميز المعدات بخصائص الدقة العالية ومتعددة الوظائف، مما يوفر دعمًا بحثيًا قويًا للباحثين في جامعة داليان التكنولوجيا.

 أهمية التعاونية

 تعزيز مستوى البحث العلمي: من خلال التعاون مع الشركات المصنعة للمعدات المهنية، يمكن لمؤسسات التعليم العالي الحصول على معدات تجريبية متقدمة ودعم فني، وذلك لتعزيز مستوى البحث العلمي.

 تعزيز الابتكار التكنولوجي: يمكن لنماذج التعاون مثل البناء المشترك للمختبرات المشتركة أن تعزز تقاسم الموارد والمزايا التكميلية بين مؤسسات التعليم العالي ومصنعي المعدات، وتعزز بشكل مشترك الابتكار التكنولوجي وتحويل الإنجازات.

 تدريب مواهب البحث العلمي: من خلال المشاركة في المشاريع التعاونية وتلقي التدريب المهني، يمكن للباحثين في الجامعات والكليات تحسين جودتهم المهنية وقدراتهم العملية بشكل مستمر، والمساهمة في تنمية المزيد من مواهب البحث العلمي المتميزة.

التحضير قبل التفتيش



علاج انقطاع التيار الكهربائي

قبل فحص عنصر التسخين، تأكد من فصل الطاقة أولاً لضمان السلامة.

عرض المزيد



تدابير وقائية

ارتداء القفازات والنظارات الواقية لتجنب الإصابة أثناء الفحص.

عرض المزيد



تحقق من الخطوات

1. فحص المظهر

 تحقق من عناصر التسخين (مثل أسلاك المقاومة، وقضبان الكربون السيليكونية، وما إلى ذلك) للتأكد من عدم وجود أي كسر أو تشوه أو تغير في اللون أو تلف. عادة ما يكون الكسر مكانًا متقطعًا، وقد يظهر التشوه على شكل انحناء وتشويه وأشكال غير طبيعية أخرى، وقد يكون تغير اللون بسبب ارتفاع درجة الحرارة أو تغيرات غير طبيعية في اللون بعد الاستخدام طويل الأمد، وقد يكون الضرر بسبب تأثير القوة الخارجية وأسباب أخرى ناجمة عن السطح تلف المكون.

 تحقق من أن جزء الاتصال لعنصر التسخين، مثل الطرفية، وتركيبات التثبيت، وما إلى ذلك، ثابت، ولا توجد ظاهرة ارتخاء أو سقوط أو أكسدة. قد يؤدي الارتخاء أو السقوط إلى ضعف الاتصال ويؤثر على تأثير التسخين؛ قد تؤدي الأكسدة إلى زيادة المقاومة وتقليل كفاءة التسخين وحتى التسبب في الفشل.

2. فحص درجة الحرارة

 أثناء عملية التسخين، لاحظ تغير قيمة عرض درجة الحرارة. إذا كان عنصر التسخين يعمل بشكل طبيعي، فيجب أن ترتفع درجة الحرارة تدريجيًا مع زيادة وقت التسخين وتبقى مستقرة نسبيًا بعد الوصول إلى درجة الحرارة المحددة. إذا ارتفعت درجة الحرارة ببطء، أو ظلت ثابتة أو متقلبة بشكل كبير، فقد تكون هناك مشكلة في عنصر التسخين.

 يتم استخدام أدوات قياس درجة الحرارة مثل مقياس الحرارة بالأشعة تحت الحمراء لقياس درجة الحرارة مباشرة على سطح الأنبوب أو بالقرب من الأنبوب. في ظل الظروف العادية، يجب توزيع درجة الحرارة في مواقع مختلفة ضمن نطاق معين وتتوافق مع قيمة أداة عرض درجة الحرارة. إذا كانت درجة الحرارة في بعض المناطق منخفضة أو مرتفعة بشكل ملحوظ، فقد يكون ذلك بسبب أن عنصر التسخين في المنطقة لا يعمل بشكل صحيح.

3. فحص المعلمات الكهربائية

 استخدم مقياس التيار الكهربائي والفولتميتر لقياس تيار العمل والجهد لعنصر تسخين فرن الأنبوب. تتم مقارنة القيم المقاسة مع التيار المقنن والجهد الخاص بالجهاز. إذا كان التيار منخفضًا جدًا، فقد يكون معطوبًا جزئيًا أو ضعيف الاتصال بعنصر التسخين؛ إذا كان التيار مرتفعًا جدًا، فقد يكون هناك دائرة كهربائية قصيرة أو ظروف غير طبيعية أخرى. وفي الوقت نفسه، انتبه إلى استقرار التيار والجهد، فقد يعني التقلب الكبير أن عنصر التسخين غير مستقر.

 بالنسبة للأفران الأنبوبية المزودة بمصدر طاقة ثلاثي الطور، تحقق مما إذا كان التيار ثلاثي الطور متوازنًا. إذا كان التيار ثلاثي الطور غير متوازن، فقد تكون هناك مشكلة في عنصر التسخين لمرحلة واحدة.

4. فحص الطاقة

 وفقًا لمعادلة حساب الطاقة للفرن الأنبوبي (الطاقة=التيار × الجهد × عامل الطاقة)، ​​يتم حساب استهلاك الطاقة الفعلي لعنصر التسخين. بالمقارنة مع الطاقة المقدرة للمعدات، إذا كانت الطاقة الفعلية أقل بكثير من الطاقة المقدرة، فقد يكون عنصر التسخين تالفًا أو لا يعمل بشكل صحيح.

5. فحص الصوت

 أثناء تشغيل الفرن الأنبوبي، استمع بعناية إلى ما إذا كان عنصر التسخين يصدر أصواتًا غير طبيعية. إذا كان هناك صوت غير طبيعي، فقد يكون سببه ارتخاء عنصر التسخين أو كسره أو احتكاكه بمكونات أخرى.
