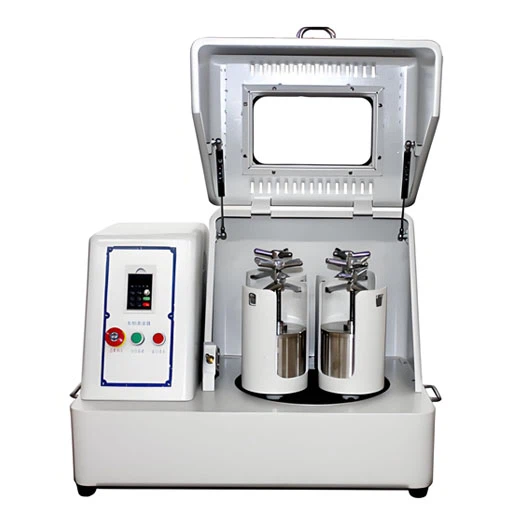

معمل مطحنة كرة الكواكب
1) مناسبة للإنتاج المختبري أو المتوسط
0.4L-12L
2) طاحونة كرة كوكبية رأسية للإنتاج الضخم
16L-100L
2. الميزات:
1) طحن النانو مع الإخراج حتى 0. 1µm.
2) أكثر من 50 ٪ من الضوضاء أقل من مصانع كرة الكواكب العادية في السوق ، مما يزيد عمر الخدمة بأكثر من مرتين.
3) لوحة PLC ، مريحة ، بسيطة ، فعالة ، يمكن أن تحدد الوقت والسرعة والدوران إلى الأمام والعكس.
4) يمكن نقل المعدات ذات العجلات مباشرة ، معالجة الضوء بسرعة.
5) التحكم الذكي في باب الأمان ، لا يمكن فتح الباب إلا عندما يكون الجهاز ثابتًا ، لتجنب السقوط خارج الخزان أثناء عملية الحركة.
الوصف
معلمات التقنية
المعمل مطحنة كرة الكواكب، غالبًا ما يتم اختصاره كطاحونة كرة كوكبية أو ببساطة PBM ، هو جهاز طحن عالي الكفاءة يستخدم مبدأ عمل فريد. وهو يتكون من القرص الدوار مع أربعة خزانات طحن الكرة مثبتة عليها. مع تدوير القرص الدوار ، تدور خزانات الطحن حول محاورها الخاصة بينما تقوم بتناوب {1}} في وقت واحد. تضمن حركة الكواكب هذه أن الكرات والعينات الموجودة داخل الخزانات تعرض لقوى تأثير شديدة في حركة عالية السرعة ، في نهاية المطاف طحن العينات إلى مسحوق ناعم.
مبدأ العمل
|
يتضح براعة مطحنة كرة الكواكب المعملية من مجموعة واسعة من التطبيقات. يستخدم عادة في مجالات مثل الجيولوجيا ، والتعدين ، والمعادن ، والإلكترونيات ، ومواد البناء ، والسيراميك ، والهندسة الكيميائية ، والصناعة الخفيفة ، والطب ، وحماية البيئة. يمكن للمطحنة التعامل مع أنواع مختلفة من المواد ، بما في ذلك المواد الهشة والليفية والمنخفضة إلى المتوسطة ، باستخدام طرق الطحن الجافة أو الرطبة. في الجيولوجيا والتعدين ، يتم استخدام مطحنة الكرة الكوكبية لإعداد عينات التربة والصخور للتحليل. وهي فعالة بنفس القدر في صناعة المعادن لطحن الخامات ومواد السبائك. في قطاع الإلكترونيات ، يتم استخدامه لإعداد مساحيق الفلورسنت والمواد الإلكترونية الأخرى. تستخدمها صناعة مواد البناء من أجل طحن الأسمنت والجبس ومواد البناء الأخرى ، بينما توظفها صناعة السيراميك لمعالجة المواد الخام في مساحيق دقيقة. علاوة على ذلك ، تلعب مطحنة الكرة الكوكبية دورًا حاسمًا في الصناعات الكيميائية والصيدلانية. يتم استخدامه لخلط وطحن المكونات النشطة والسواغات والمكونات الأخرى في إنتاج الأدوية. في حماية البيئة ، من المفيد المعالجة عينات لتحليل المعادن الثقيلة والدراسات السمية الأخرى. |
|
المعلمة
| مناسب للإنتاج المختبر أو المتوسط | ||||||
| نموذج | yxqm -0. 4l | yxqm -1 l | yxqm -2 l | yxqm -4 l | yxqm -8 l | yxqm -12 l |
| طحن خزان حجم | 50-100 (مل) | 50-250 (مل) | 50-500 (مل) | 50-1000 (مل) | 500-2000 (مل) | 1000-3000 (مل) |
| حجم خزان الفراغ | 50 (مل) | 50-100 (مل) | 50-250 (مل) | 50-500 (مل) | 500-2000 (مل) | 1000-3000 (مل) |
| سرعة الثورة | 5-450 (r/min) | 5-450 (r/min) | 5-400 (r/min) | 5-400 (r/mnin) | 5-320 (r/min) | 5-320 (r/min) |
| سرعة الدوران | 10-900 (r/mín) | 10-900 (r/min) | 10-800 (r/min) | 10-800 (r/min) | 10-640 (r/min) | 10-640 (r/min) |
| قوة | 0. 55 (كيلوواط) | 0. 55 (كيلوواط) | 0. 75 (كيلوواط) | 0. 75 (كيلوواط) | 1.5 (كيلوواط) | 1.5 (كيلوواط) |
| مزود الطاقة | 220/50 (V/Hz) | 220/50 (V/Hz) | 220/50 (V/Hz) | 220/50 (V/Hz) | 220/380/50 (V/Hz) | 380/50 (V/Hz) |
| وزن | 68 (كجم) | 70 (كجم) | 96 (كجم) | 99 (كجم) | 191 (كجم) | 193 (كجم) |
| طاحونة كرة كوكبية رأسية للإنتاج الضخم | ||||||
| نموذج | yxqm -16 l | yxqm -20 l | yxqm -40 l | yxqm -60 l | yxqm -80 l | yxqm -100 l |
| طحن خزان حجم | 1-4 (L) | 1-5 (L) | 5-10 (L) | 10-15 (L) | 10-20 (L) | 10-25 (L) |
| حجم خزان الفراغ | 1-4 (L) | 1-5 (L) | 5-10(L) | 10-15 (L) | 10-20 (L) | 10-25 (L) |
| سرعة الثورة | 5-230 (r/min) | 5-230 (r/min) | 5-220 (r/min) | 5-180 (r/min) | 5-180 (r/min) | 5-180 (r/min) |
| سرعة الدوران | 10-460 (r/min) | 10-460 (r/min) | 10-440 (r/min) | 10-440 (r/min) | 10-360 (r/min) | 10-360 (r/min) |
| قوة | 3 (كيلوواط) | 3 (كيلوواط) | 7.5 (كيلوواط) | 7.5 (كيلوواط) | 15 (كيلوواط) | 15 (كيلوواط) |
| مزود الطاقة | 380/50 (V/Hz) | 380/50 (V/Hz) | 380/50 (V/Hz) | 380/50 (V/Hz) | 380/50 (V/Hz) | 380/50 (V/Hz) |
| وزن | 230 (كجم) | 288 (كجم) | 400 (كجم) | 610 (كجم) | 610 (كجم) | 1059 (كجم) |
ميزات التصميم
يتضمن تصميم مطحنة كرة الكوكب المختبر العديد من الميزات التي تعزز وظائفها وتنوعها:
● نظام حركة الكواكب: كما ذكرنا سابقًا ، تضمن حركة الكواكب عدم وجود زوايا ميتة في عملية الطحن ، مما يؤدي إلى مسحوق أكثر اتساقًا وأدق.
● نقل العتاد: يضمن انتقال التروس الاتساق وتكرار التجارب ، مما يجعله مثاليًا للبحث العلمي حيث تكون الدقة أمرًا بالغ الأهمية.
● التحكم في التردد المتغير: تم تجهيز المصنع بالتحكم في التردد المتغير ، مما يسمح للمستخدمين بضبط سرعة الدوران ووضع التشغيل وفقًا لاحتياجاتهم المحددة.
● التحكم في البرنامج: توفر عناصر التحكم القابلة للبرمجة مرونة في إعداد التجارب وتشغيلها ، وتمكين عمليات الطحن والخلط الآلي.
● توقف الطوارئ وحماية الحمل الزائد: ميزات السلامة مثل أزرار إيقاف الطوارئ وآليات حماية الحمل الزائد تضمن سلامة المستخدم ومنع الأضرار التي لحقت بالجهاز.
● نوافذ المراقبة: تتيح غرف الطحن المقاومة للغبار المختومة مع نوافذ المراقبة للمستخدمين مراقبة عملية الطحن دون مقاطعةها.
● براعة المواد: يضمن استخدام الجرار والكرات المختلفة التي تم تصنيعها من مواد مختلفة التوافق مع مجموعة واسعة من العينات ، من المواد الهشة والليفية إلى المواد المتوسطة الصعبة.
التطبيقات
يجد مطحنة كرة الكواكب المختبرية تطبيقات عبر مختلف المجالات العلمية والصناعية:
● الجيولوجيا والتعدين: يتم استخدامه لطحن وتحليل العينات الجيولوجية ، مثل الصخور والتربة ، للاستكشاف المعدني والتقييم البيئي.
● المعادن: في الأبحاث المعدنية ، يتم استخدام المطحنة لتطوير السبائك ، ومسحوق المعادن ، وإعداد المركبات المعدنية.
● الإلكترونيات: مواد للمكونات الإلكترونية ، مثل السيراميك والزجاج ، هي أرضية ومخلوطة باستخدام مطحنة كرة الكواكب.
● مواد البناء: يتم استخدامه لإعداد الأسمنت والخرسانة ومواد البناء الأخرى ، مما يضمن تجانسها وجودتها.
● السيراميك: في الأبحاث الخزفية ، يعد المصنع ضروريًا لطحن المواد الخام وإعداد الملاذ الخزفي.
● الهندسة الكيميائية: يتم استخدامه لتوليف ومعالجة المواد الكيميائية ، المحفزات ، وغيرها من المواد الكيميائية الدقيقة.
● صناعة الضوء والطب: المطاحن قابلة للتطبيق أيضًا في إعداد الأدوية ومستحضرات التجميل والمنتجات الغذائية ، حيث تكون المساحيق الدقيقة مطلوبة.
● حماية البيئة: إنه يساعد في تحليل الملوثات والملوثات في العينات البيئية ، مثل التربة والمياه.
المزايا والفوائد
توفر مطحنة الكرة الكوكبية المختبر العديد من المزايا على طرق الطحن التقليدية:
● كفاءة عالية: يضمن نظام حركة الكواكب أن تتحرك الجرار والكرات الطحن في مسارات معقدة ، مما يؤدي إلى كفاءة عالية الطحن.
● التوحيد: حركة الكوكب 360- تزيل الزوايا الميتة ، مما يؤدي إلى مسحوق أكثر اتساقًا وأدق.
● براعة: القدرة على استخدام الجرار والكرات المختلفة الطحن تجعل المطحنة متوافقة مع مجموعة واسعة من المواد والتطبيقات.
● الأتمتة: تتيح عناصر التحكم القابلة للبرمجة عمليات الطحن والخلط الآلي ، وتقليل التدخل اليدوي وتحسين التكاثر.
● السلامة: ميزات السلامة مثل أزرار إيقاف الطوارئ وآليات حماية الحمل الزائد تضمن سلامة المستخدم ومنع تلف المعدات.
● سهولة التشغيل: تم تصميم المصنع لسهولة التشغيل والصيانة ، مع عناصر تحكم سهلة الاستخدام والوصول إلى غرف الطحن.
التأثير على مختلف الحقول
كان لخلاط الكرة الكوكبية في المختبر تأثير كبير على مختلف المجالات ، مما دفع الابتكار والتقدم في البحث العلمي والإنتاج الصناعي. في علوم المواد ، مكّنت الباحثين من استكشاف مواد جديدة وتطوير فهم أفضل لخصائصهم. فتحت القدرة على طحن المواد إلى جزيئات النانومتر على نطاق واسع في تقنية النانو ، مما أدى إلى تطوير مواد متقدمة ذات خصائص متفوقة.
في صناعة الأدوية ، سهلت مصنع الكرة الكوكبي إنتاج الأدوية عالية الجودة من خلال ضمان الخلط الدقيق وطحن المكونات النشطة والسواغ. وقد ساهم ذلك في تطوير أدوية أكثر فاعلية وأكثر أمانًا. وبالمثل ، في القطاع البيئي ، لعبت المطحنة دورًا حاسمًا في تحليل عينات التربة والمياه ، مما يساعد على تحديد الملوثات وتطوير استراتيجيات العلاج المناسبة.
دراسات الحالة والتطبيقات
لتوضيح براعة وأهمية مصانع كرة الكواكب المختبرية ، إليك بعض دراسات الحالة والتطبيقات في مجالات محددة:
● أبحاث علوم المواد
في إحدى الدراسات ، استخدم الباحثون مصنع كرة كوكبي لتوليف الجسيمات النانوية ZnO للاستخدام في الخلايا الشمسية. مكنت عملية طحن الطاقة العالية من إعداد الجسيمات النانوية ZnO مع توزيع حجم موحد وبلورة عالية. عرضت هذه الجسيمات النانوية خصائص كهروضوئية محسنة ، مما يجعلها مرشحين واعدين لتطبيقات الخلايا الشمسية.
● البحث الجيولوجي
استخدم الجيولوجيون طاحونة كرة كوكبية لطحن وتحليل عينات التربة التي تم جمعها من موقع التعدين. مكّن الطحن الناعم لهذه العينات تحليلًا أكثر دقة لتكوينها وعلم المعادن ، مما يوفر رؤى قيمة في العمليات الجيولوجية وآليات ترسب الخام في الموقع.
● صناعة الأدوية
استخدمت شركة صيدلانية مطحنة كرة كوكبية لطحن المكونات النشطة وخلطها لإعداد صياغة أدوية جديدة. يضمن الطحن الناعم للمكونات توزيع حجم الجسيمات الموحد ، مما يؤدي إلى تحسين معدل الذوبان والتوافر الحيوي للمنتج النهائي. أدى ذلك إلى تحسين الفعالية وامتثال المريض للصياغة الجديدة.
● تقنية النانو
استخدم الباحثون في تكنولوجيا النانو طاحونة كرة كوكبية لتوليف أوراق نانو أكسيد الجرافين لاستخدامها في أجهزة تخزين الطاقة. مكنت عملية طحن الطاقة عالية الطاقة تقشير الجرافيت في أوراق نانو أكسيد الجرافين الرقيقة ، والتي أظهرت الموصلية الكهربائية الممتازة والقوة الميكانيكية. تم استخدام هذه الأوراق النانوية لتصنيع المكثفات الفائقة عالية الأداء وبطاريات الليثيوم أيون.
خاتمة
في الختام ، تعد مطحنة كرة الكواكب المعملية أداة متعددة الاستخدامات وفعالة لمعالجة المواد في مختلف المجالات. مبدأ العمل الفريد الخاص به ، جنبًا إلى جنب مع الميزات والمواصفات المتقدمة ، يجعله مثاليًا لتطبيقات الطحن عالية الدقة. ساهم براعة المطحنة والدقة والكفاءة في التقدم الكبير في البحث العلمي والإنتاج الصناعي.
مع استمرارنا في استكشاف مواد جديدة وتطوير تقنيات مبتكرة ، ستلعب مطحنة الكرة الكوكبية بلا شك دورًا محوريًا في قيادة التقدم وتعزيز الابتكار. قدرتها على التعامل مع مجموعة واسعة من المواد ، وتحقيق مستويات عالية من كفاءة الطحن ، وتوفير نتائج متسقة ومتكررة تجعلها أداة لا غنى عنها في عالم معالجة المواد.
يبدو مستقبل مطحنة كرة الكواكب المعملية واعدة ، حيث من المحتمل أن يؤدي البحث والتطوير المستمر إلى مزيد من التحسينات في أدائها وقدراتها. من خلال سجلها الحافل المتمثل في قيادة الابتكار والتقدم ، تستعد مطحنة الكرة الكوكبية لمواصلة تقديم مساهمات كبيرة في مختلف المجالات لسنوات قادمة.
