مفاعل الحراري المائي

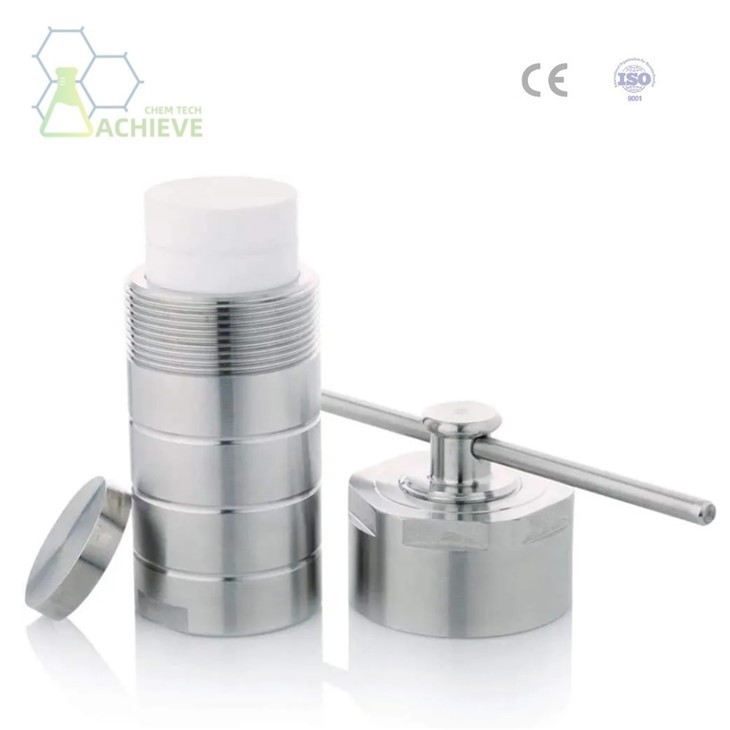

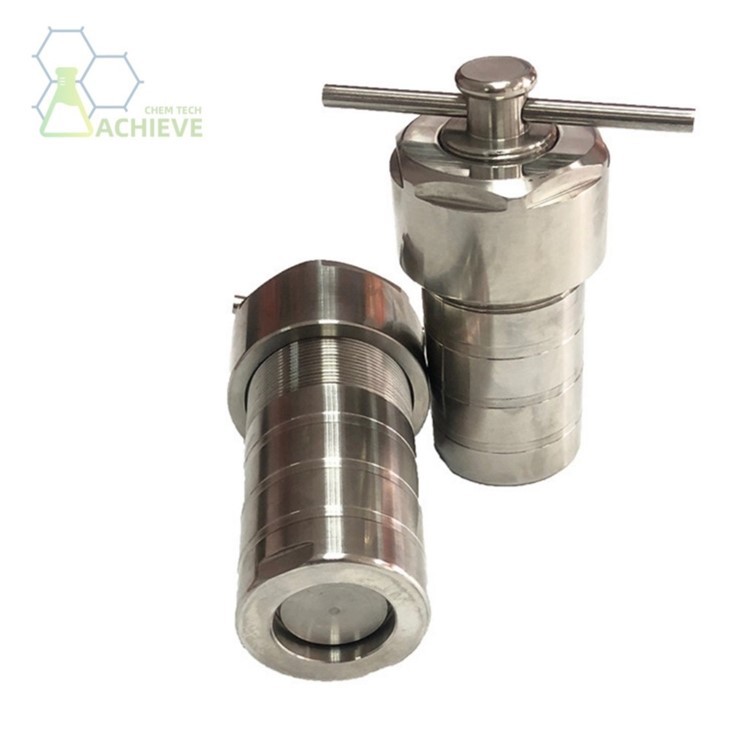

هذا هو الجزء الأساسي من المفاعل ، وهو حاوية مغلقة تستخدم لعقد المواد المراد تفاعلها والماء الساخن. عادة ما تكون مصنوعة من مواد مقاومة للتهاب ومقاومة للدرجات الحرارة العالية ، مثل الفولاذ المقاوم للصدأ أو polytetrafluoroethylene. عادة ما يكون هناك واحد أو أكثر من المحرضين داخل المفاعل لتعزيز الخلط الموحد للمواد.

هذا جهاز يستخدم لنقل الحرارة الخارجية إلى المفاعل. عادةً ما يكون المبادل الحراري يقع أسفل المفاعل ويتألف من سلسلة من الأنابيب والمشعات. تنقل هذه الأنابيب الحرارة من مصدر تسخين خارجي إلى الماء الساخن في المنتج.

هذا هو جهاز يستخدم لمراقبة درجة الحرارة والتحكم فيها في غلاية التفاعل. يتضمن نظام التحكم في درجة الحرارة عادة مستشعر درجة الحرارة ووحدة تحكم. يقع مستشعر درجة الحرارة في المفاعل ويستخدم لمراقبة درجة الحرارة في الوقت الفعلي.

هذا جهاز يستخدم لمراقبة الضغط في المنتج والتحكم فيه. يتضمن نظام التحكم في الضغط عادة مستشعر ضغط ووحدة تحكم. يقع مستشعر الضغط على المفاعل ويستخدم للمراقبة في الوقت الفعلي للضغط في المفاعل.

ويشمل أيضًا العديد من مكونات التوصيل وخطوط الأنابيب ، مثل أنابيب المدخل والمنفذ ، وأنابيب المدخل والمخرج ، ومكونات الختم ، وما إلى ذلك ، لتحقيق الاتصال والختم بين المفاعل والمعدات الخارجية.
بالإضافة إلى ذلك ، قد يكون المفاعل مزودًا أيضًا بالمكونات الإضافية التالية.

هذه نافذة تستخدم لمراقبة الوضع الداخلي للمفاعل. عادةً ما تكون نافذة المراقبة مصنوعة من الزجاج العالي والضغط العالي للضغط أو polytetrafluoroethylene ، بحيث يمكن للمشغل مراقبة حالة المواد وحالة التفاعل داخل المنتج.

هذا هو المنفذ المستخدم لاستخراج العينات من المفاعل للتحليل. عادةً ما يكون منفذ أخذ العينات موجودًا على جانب أو أسفل المفاعل ومجهز بتوصيل أو صمام قابل للفصل ، بحيث يمكن للمشغل إخراج العينة بسهولة دون إتلاف ختم المنتج.

هذا هو المنفذ المستخدم لتنظيف داخل غلاية التفاعل. عادةً ما يكون منفذ التنظيف موجودًا في الجزء العلوي أو أسفل المفاعل ومجهز بتوصيل أو صمام قابل للفصل ، بحيث يمكن للمشغل تنظيف المنتج داخل المنتج بسهولة.

هذه نافذة تستخدم لمراقبة ارتفاع السائل داخل المنتج. عادةً ما تقع المرآة على جانب المفاعل وهي مزودة بدرجة حرارة عالية وزجاج مقاوم للضغط العالي أو نافذة polytetrafluoroethylene ، بحيث يمكن للمشغل ملاحظة ارتفاع السائل داخل المنتج.

هذا هو جهاز يستخدم لإلقاء الضوء على الهيكل الداخلي لغلاية التفاعل. عادةً ما يكون المصباح المضيء في الجزء العلوي من المفاعل أو في نافذة المراقبة ، بحيث يمكن للمشغل مراقبة حالة المادة وحالة التفاعل داخل القضاة بشكل أفضل.
