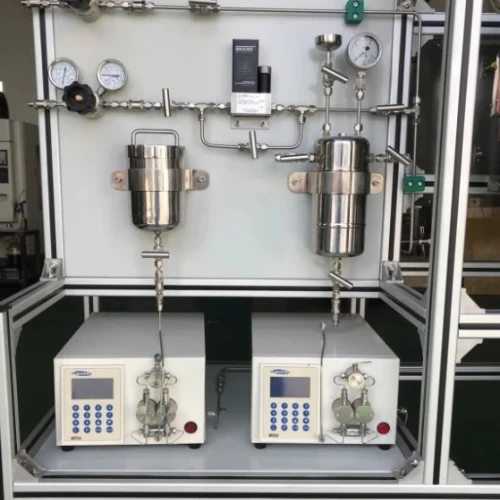

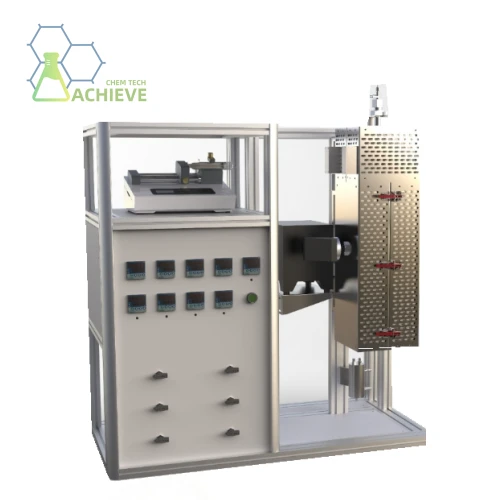

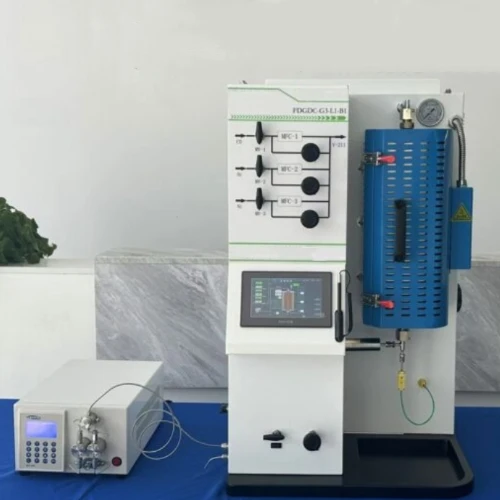

مفاعل السرير الثابتة adiabatic
الوصف
معلمات التقنية
مفاعل السرير الثابتة adiabaticهو نوع من المفاعل يستخدم على نطاق واسع في الحقول الكيميائية والصيدلانية والغذاء وغيرها من الحقول. ميزةها الأساسية هي أن السرير الثابت الذي يتكون من تراكم جزيئات المحفز الصلبة في الداخل ثابت ، وتدفق المواد المتفاعلة الغازية أو السائلة عبر سرير المحفز من أعلى إلى أسفل لإكمال عملية التفاعل. إذا لم يكن هناك تبادل حراري بين سرير المحفز والبيئة الخارجية ، يتم تزويد الحرارة في السرير بشكل رئيسي بواسطة سائل التفاعل نفسه (التفاعل الطرفي) أو يتم حمله بعيدًا (التفاعل الطارئ) ، ويسمى مثل هذا المفاعل مفاعلًا ثابتًا للعزل الحراري.
|
|
|
الهيكل والنوع
REACTR الثابتة المعزولة هي معدات تستخدم على نطاق واسع في الإنتاج الكيميائي ، ويمكن تصنيف تصميمه وتطبيقه وفقًا لظروف التفاعل المختلفة ومتطلبات العملية. فيما يلي مقدمة مفصلة للعديد من التصنيفات المشتركة لـ مفاعلات السرير الثابتة adiabatic:
يعد REACTR ذات السرير الحراري ذو المرحلة الواحدة عبارة عن بنية بسيطة نسبيًا. داخل REACTR ، يتم تكديس المحفز بشكل موحد في السرير ، ولا يوجد تبادل حراري بين السرير والخارج ، مما يشير إلى أن REACTR هو adiabatic. عندما تتدفق مادة التفاعل إلى درجة حرارة معينة عبر السرير ، فإنها تتفاعل مع المحفز ، وتطلق الحرارة أو امتصاصها ، مما تسبب في حدوث تغيير في درجة حرارة السرير. نظرًا لعدم وجود أجهزة تبادل حراري متخصصة ، فإن REACTR مناسبة لهذا التفاعلات مع ارتفاع درجة الحرارة المنخفضة في درجة الحرارة.
تتمثل مزايا العزلة الحرارية ذات المرحلة الواحدة في السرير الثابت هي هيكلها البسيط ، وسهولة التشغيل ، وغياب التبادل الحراري بين السرير والبيئة الخارجية ، والتي يمكن أن تتجنب المشكلات المعقدة التي تسببها فقدان الحرارة ونقل الحرارة. ومع ذلك ، فإن عيبها تكمن أيضا في عدم القدرة على التحكم بفعالية في درجة حرارة السرير. بالنسبة للتفاعلات ذات التأثيرات الحرارية الكبيرة ، قد تكون درجة حرارة السرير مرتفعة جدًا أو منخفضة جدًا ، مما يؤثر على تأثير التفاعل وجودة المنتج.
► تعدد المراحل من العزل الحراري المفاعل الثابت
من أجل حل مشكلة التحكم في درجة الحرارة في العزلة الحرارية أحادية المرحلة ، ظهرت REACTRs ذات السرير الحراري متعدد المراحل. يقسم هذا النوع من REACTR قاع المحفز إلى أقسام متعددة ، ويتم استخدام التبريد غير المباشر أو الغاز الخام (أو المكونات الخاملة) بين كل قسم للتحكم في درجة حرارة التفاعل ضمن نطاق معين. وبهذه الطريقة ، يمكن تقليل ارتفاع درجة حرارة السرير بشكل فعال ، ويمكن تحسين انتقائية وتحويل التفاعل.
تتمثل ميزة العزلة الحرارية متعددة المراحل في REACTR الثابتة في أنه يمكن أن تتحكم بدقة أكبر في درجة حرارة السرير ، وتحسين انتقائية وتحويل التفاعل. وفي الوقت نفسه ، نظرًا لأن السرير مقسم إلى أقسام متعددة ، يمكن ضبط ظروف التفاعل والمنتجات لكل قسم وتحليلها بشكل فردي ، وهو أمر مفيد لتحسين عملية التفاعل وتحسين جودة المنتج. ومع ذلك ، فإن عيبها تكمن في بنيتها المعقدة نسبيا وارتفاع تكاليف التشغيل والصيانة.
العزلة الحرارية الشعاعية REACTR ثابتة السرير هي نوع خاص من Reactr ثابت السرير حيث يتدفق السائل شعاعيًا عبر طبقة السرير. وفقًا لاتجاه تدفق السوائل ، يمكن تقسيمه إلى نوعين: تدفق الطرد المركزي وتدفق المركزية. بسبب المسافة القصيرة لتدفق السوائل والمساحة المستعرضة الكبيرة للقناة ، يكون انخفاض ضغط السائل صغيرًا نسبيًا. وفي الوقت نفسه ، نظرًا لعدم وجود تبادل للحرارة بين السرير والعالم الخارجي ، فإنه ينتمي أيضًا إلى نوع من المفاعل الأدياك.
مزايا شعاعي مفاعل السرير الثابتة adiabatic هي بنيةها المدمجة ، بصمة صغيرة ، ومسار تدفق السوائل الفريد ، مما يساعد على تقليل انخفاض الضغط وتحسين كفاءة التفاعل. ومع ذلك ، فإن عيبها تكمن في بنيتها المعقدة نسبيًا وتكاليف التصنيع والتركيب المرتفعة. وفي الوقت نفسه ، بسبب التدفق الشعاعي للسائل ، يكون تحميل واستبدال المحفزات صعبًا نسبيًا.
► مفاعل أنبوبي ثابت السرير (مذكور للمقارنة)
على الرغم من أن REACTR الثابتة الأنبوبية ليس بمثابة reactr adiabatic بشكل صارم ، إلا أن بنيةها وخصائصها تشبه إلى حد ما العزلة الحرارية الثابتة. لذلك ، يتم تقديم مقدمة موجزة هنا. يتكون REACTR ثابت الأنبوبي من أنابيب تفاعل متعددة متصلة بالتوازي ، مع محفزات داخل الأنابيب ووسط نقل الحرارة يتدفق بين الأنابيب للتدفئة أو التبريد. يحتوي REACTR على بنية مضغوطة ويمكن استخدامها في أنظمة تفاعل الضغط العالي. ومع ذلك ، فإن هيكله معقد نسبيًا ، والمرونة التشغيلية صغيرة ، ويستخدم التدفئة الكهربائية عادة لبدء التفاعل. وفي الوقت نفسه ، بسبب العدد الكبير من أنابيب التفاعل ، يكون تحميل واستبدال المحفزات صعبًا نسبيًا.
حقل التطبيق
◆ الأمونيا الاصطناعية: في صناعة الأمونيا الاصطناعية ، يعد مفاعل الأسرة الثابتة adiabatic أيضًا أحد المعدات المهمة. يمكن أن يحفز تخليق النيتروجين والهيدروجين في غاز الأمونيا تحت درجة حرارة عالية وضغط عالي ، مما يوفر مواد خام الأسمدة الهامة النيتروجين للإنتاج الزراعي.
◆ تخليق كلوريد الفينيل: في تخليق الأسيتيلين لعملية كلوريد الفينيل ، يلعب مفاعل السرير الثابت الأديابطي أيضًا دورًا مهمًا. عن طريق التحكم بدقة في درجة حرارة التفاعل وظروفه ، يمكن للمفاعل أن يحفز تفاعل إضافة الأسيتيلين وكلوريد الهيدروجين لإنتاج كلوريد الفينيل.
◆ التطبيقات الأخرى: بالإضافة إلى ذلك ، يستخدم مفاعل السرير الثابت الأدياباتيكي أيضًا على نطاق واسع في عمود تبادل أيون السرير الثابت من معالجة المياه ، ومنتج غاز المياه نصف الماء الاصطناعية وغيرها من الحقول. في مجال حماية البيئة ، يتم استخدامه أيضًا لعلاج الملوثات مثل غاز النفايات ومياه الصرف الصحي لتحقيق إعادة استخدام الموارد وحماية البيئة.
التشغيل والصيانة
عند تشغيل مفاعل عزل حراري ثابت ، يجب اتباع إجراءات صارمة لضمان السلامة والتقدم السلس للتفاعل. يتضمن ذلك خطوات مثل التحضير قبل التفاعل ، والمراقبة أثناء عملية التفاعل ، والتعامل مع بعد التفاعل.
تنظيف المفاعل: قم بتنظيف الشوائب والمواد الأخرى داخل REACTR للتأكد من أن الجزء الداخلي من REACTR نظيف ومرتب.
تحقق من خط الأنابيب: تحقق مما إذا كانت هناك شوائب أو انسداد في خط أنابيب المدخل والمنفذ والتغذية لضمان التدفق السلس.
حدد مواد التفاعل: اختر مواد التفاعل المناسبة وفقًا لاحتياجات التفاعل.
قم بتشغيل المروحة: تهوية المفاعل لضمان دوران الهواء.
مفاعل التدفئة: تسخين المفاعل إلى درجة الحرارة المحددة وزيادة درجة الحرارة تدريجياً لتجنب الآثار الضارة على التفاعل.
أثناء عملية التفاعل ، من الضروري مراقبة المعلمات بشكل مستمر مثل درجة الحرارة والضغط لضمان استمرار التفاعل في ظل ظروف قريبة من درجة الحرارة المثلى.
في الوقت نفسه ، يجب إيلاء الاهتمام لمراقبة حالة سرير المحفز ، ويجب التعامل مع أي رخاوة أو تشوه في الوقت المناسب.
بعد اكتمال التفاعل ، من الضروري إيقاف التفاعل وإيقاف تشغيل جهاز التدفئة والمروحة ، والسماح لـ REACTR ببرد إلى درجة حرارة الغرفة.
قم بإجراء ما بعد المعالجة على REACTR ، والتحقق من رد فعل غير مكتمل للمتفاعلات ، وإذا لزم الأمر ، كرر التفاعل.
تحقق مما إذا كان الفرير الثابت فضفاضًا أو مشوهًا ، وما إلى ذلك ، وأداء الصيانة اللازمة.
بالإضافة إلى ذلك ، يلزم الصيانة المنتظمة لضمان التشغيل العادي لمفاعل السرير الثابتة adiabatic. ويشمل ذلك التحقق من السرير الثابت السائب أو المشوه ، وكذلك التحقق من التآكل على معدات REACTR. عند الضرورة ، من الضروري استبدال المعدات أو إجراء عمليات الصيانة مثل التزود بالوقود على أجزاء التشحيم.
اتجاهات السوق والتنمية
مع زيادة الطلب العالمي على الطاقة النظيفة والمواد الكيميائية ذات القيمة العالية ، أصبحت أهمية المفاعلات الثابتة للعزلة الحرارية بارزة بشكل متزايد. يظهر السوق اتجاهًا مزدهرًا ومن المتوقع أن يتوسع بمعدل نمو سنوي مستقر في السنوات المقبلة.
حاليًا ، تجاوز سوق REACTR العالمي ثابتًا على نطاق معين ويستمر في الحفاظ على نمو مستقر.
مع تطوير صناعة المواد الكيميائية المتطورة والمكررة ، زاد الطلب على المعدات الكيميائية الفعالة والصديقة للبيئة ، مما زاد من تعزيز تطبيق السوق للعزل الحراري REACTRs الثابتة.
ظهرت مجموعة من المؤسسات التنافسية في سوق REACTR العالمي الثابتة. تشمل هذه الشركات عمالقة دولية مثل BASF و Dow Chemical و Dupont و Else Local Enterpriss مثل Sinopec و Petrochina.
هذه المؤسسات تقود التطوير المستمر لسوق Reactr ثابتة من قبل مزاياها في أبحاث التكنولوجيا وتطويرها ، وحصة السوق ، وتأثير العلامة التجارية ، والجوانب الأخرى.
يوفر الظهور المستمر للمواد والعمليات الجديدة المزيد من الاحتمالات لتصميم وتصنيع وتطبيق العزل الحراري REACTRs ثابتة.
على سبيل المثال ، يمكن لتطوير وتطبيق المحفزات الجديدة تحسين كفاءة التفاعل والانتقائية ؛ يمكن لتصميم وتصنيع REACTRs الجديدة تحسين كفاءة نقل الحرارة وأداء التحكم.
من خلال عمليات الدمج والاستحواذ ، والتعاون ، وغيرها من الوسائل ، تقوم الشركات بتوسيع أسواقها الخارجية بشكل مستمر وزيادة حصتها في السوق العالمية.
وفي الوقت نفسه ، مع زيادة الوعي العالمي بحماية البيئة والإنفاذ الصارم للوائح ، يستمر الطلب على المعدات الكيميائية الخضراء في الارتفاع ، مما يوفر مساحة أوسع للسوق مفاعلات السرير الثابتة adiabatic.
الانتباه إلى حماية البيئة والحفاظ على الطاقة ، وتطوير عمليات الإنتاج الأخضر ، وتعزيز التنمية المستدامة للصناعة الكيميائية.
تحسين كفاءة استخدام الطاقة ، وتقليل التلوث البيئي وانبعاثات الكربون من خلال طرق مثل استرداد حرارة النفايات واستخدام النفايات.
